PRODUCT LINE
ABB E530 伺服系統
新一代入門型伺服，以原廠級精度與可靠度提供高性價比方案
ABB E530 伺服系統
E530 為 ABB 新一代入門型伺服系統，涵蓋 E530-PT（脈波/類比/Modbus TCP）與 E530-EC（EtherCAT）兩大驅動器系列， 搭配 DSM 伺服馬達 50W~7.5kW 全覆蓋。簡單卻有效——以高性價比提供原廠級的精度與可靠度。
驅動器型號陣容
E530-PT 220V
- 單相/三相 220V · 200W~2kW
- 脈波 / 類比 / 內部指令控制
- Modbus TCP 通訊
- 入門自動化高性價比首選
E530-EC 220V
- 單相/三相 220V · 200W~2kW
- EtherCAT / 內部指令控制
- 最小 250μs 通訊週期
- 高同步精度應用適用
E530-EC 400V
- 三相 400V · 1.5kW~7.5kW
- 獨立 DC24V 控制電源
- EtherCAT / 內部指令控制
- 中大功率產線應用
三大產品特色
⚡ 最佳化性能
- 2kHz 速度迴路頻寬，響應快速定位確實
- EtherCAT 最小 250μs 通訊週期，同步控制更精準
- 23-bit 高解析度編碼器，定位精度再升級
- 馬達 10 極設計，齒槽轉矩低、運轉平順
- 全功率段 300% 過載、最高轉速 6000rpm
🛡️ 穩定可靠
- 通過 ETG 一致性測試，相容主流 EtherCAT 控制器
- 寬電壓輸入範圍，PCB UV 塗層耐苛刻環境
- 獨立散熱風道設計，產品壽命約 40,000 小時
- 750W 以上機種內建煞車電阻
- DSM 馬達全系列 IP67，耐液體噴濺
🧩 簡單易用
- 體積精巧，支援側邊並排安裝節省電箱空間
- 標準乙太網路介面連接控制器與調機軟體
- x5 主動警報 + x20 歷史警報記錄，除錯快速
- 精靈式設定介面，調機上手快
- 韌體升級與參數複製支援多機同時作業
E530 驅動器核心規格
| 控制模式 | E530-PT：PTI/FP/S/T/混合模式、Modbus TCP｜E530-EC：EtherCAT（CSP/CSV/CST/PP/PV/PT/HM）、內部位置/速度/轉矩 |
|---|---|
| 通訊週期 | EtherCAT 最小 250μs（DC 同步模式）｜Modbus TCP 約 10ms |
| 通用功能 | 電子齒輪比、原點復歸、速度/轉矩限制、剎車控制、絕對值控制、一鍵調機、振動抑制、增益切換 |
| 進階功能 | Touch Probe、位置同步輸出（PSO）、冗餘環狀接線（EC 系列） |
| 編碼器介面 | 23-bit 增量式｜23-bit 單圈 + 16-bit 多圈絕對式（免電池單圈運用） |

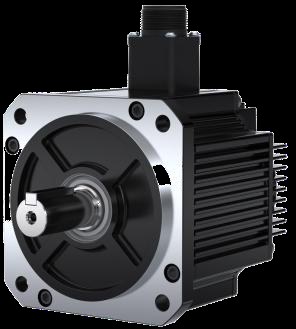

DSM 伺服馬達
DSM 伺服馬達
DSM 馬達提供低/中/高三種慣量平台，法蘭尺寸 40mm~180mm，功率 50W~7.5kW 全覆蓋，
並可選配煞車與油封。全系列 IP67 防護，
通過 CE、UKCA 認證，部分機種達中國能效一級標準。
220V 系統搭配 50W~2kW；400V 系統可上探 7.5kW，低慣量機種額定轉速可達 3000rpm（最大 6000rpm）， 搭配 300% 過載能力，兼顧高速與高過載工況。
220V 系統搭配 50W~2kW；400V 系統可上探 7.5kW，低慣量機種額定轉速可達 3000rpm（最大 6000rpm）， 搭配 300% 過載能力，兼顧高速與高過載工況。
| 慣量等級 | 低慣量（40~130 法蘭）｜中慣量（60~100）｜高慣量（80~180），額定功率 0.05kW~7.5kW |
|---|---|
| 過載能力 | 300%（全功率段） |
| 額定/最大轉速 | 依機種 1500/3000 ～ 3000/6000 rpm |
| 編碼器 | 23-bit 增量式｜23-bit 單圈 + 16-bit 多圈絕對式（免電池單圈運用） |
| 防護/認證 | IP67（全系列）｜CE、UKCA、WEEE |
